תיאור

פרמטרים טכניים

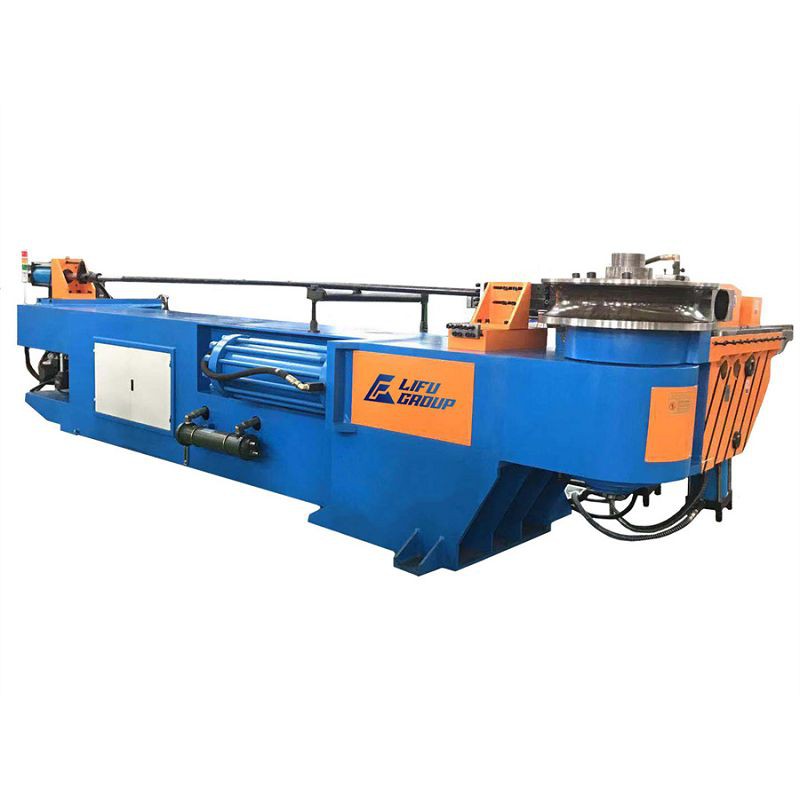

יכולות מכונה מורכבות הפכו די חשובות בטכנולוגיה המודרנית. אנו מנסים לתת את הגמישות ללקוחותינו עם ביצועי בנדר הצינור התעשייתי שלנו. בעזרת ביצועי תוכנת היי-טק ועיצוב הבנייה המתקדם במכונה על כיפוף חומר גלם שונה.

אנו מעצבים את כלי הצינור התעשייתי שלנו וכיפוף כדי שיש להם יכולת לכופף סוג אחר של חומר גלם ומוצר סופי. אנו מנתחים תחילה את מוצר היעד הסופי של הלקוח שלנו, את הענף שלהם ואנחנו מנסים לייעץ את האפשרות הטובה ביותר של מכונת כיפוף צינורות CNC.

מחשב תעשייתי (IPC)

* מחשב תעשייתי (IPC) מסך מגע 15 אינץ 'מציע גישה נוחה למצבי הפעלה אוטומטיים וידניים.

* אבחון מערכת ויכולת שפה מרובה.

* הידוק הידראולי לחלוטין על מתים מהדק ולחץ מת.

* מצויד בשסתום מהירות מתכוונן על מתים לחץ מבטיח סנכרון הכיפוף.

*פונקציית סימולציה תלת -ממדית ופונקציית העברת ציור.

*חיבור WiFi וצג מרחוק

כאשר מייצרים את מכונת הכיפוף של הצינורות שלנו, אנו משתמשים רק ברכיבים באיכות גבוהה בעולם, כולל מערכות סרוו של מיצובישי מיפן, מערכות הידראוליות של Rexroth מגרמניה, שניידר רכיבים חשמליים מצרפת, טבעות איטום NOK מיפן, ובקרי CNC מסימנס או מיצובישי מיפן.

● תנועה הידראולית לחלוטין על מהדק מת, לחץ למות וקל.

● צורת צינור זמינה: עגול, ריבוע, מלבן, סגלגל, מוט מוצק, פרופילים אחרים

● חומר צינור זמין: פלדה, אל חלד, אלומיניום, פליז טיטניום וכן הלאה.

● מצויד ביפן מקודד Omron מבטיח את הדיוק והיציבות של הכיפוף.

כל חלקי עיבוד הפלדה טיפול בחום, הסרת לחץ. הפוך את המכונה יכולה להשתמש זמן רב ללא עיוות. השתמש רק ברכיבים באיכות פופולרית מפורסמת בעולם בייצור מכונת כיפוף הצינורות שלנו: יפן מיצובישי סרוו, גרמניה הידראולית רקסראוט, חשמל צרפת שניידר, חותם טבעת יפן NOK, בקר CNC סימנס או יפן מיצובישי וכן הלאה.

הערות:

1. היה לשיפור המתמיד בעיצוב, המפרטים שלעיל נתונים לשינוי ללא הודעה מוקדמת.

2. אנא צור קשר עם מכירות כדי להמליץ לך על הדגם המתאים עם פרט המפרט האחרון

תגיות פופולריות: בנדר צינור תעשייתי, יצרני בנדר צינורות תעשייתיים, ספקים, מפעל

פרמטרים טכניים

פרמטרים טכניים של CNC
דֶגֶם	יְחִידָה	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
יכולת כיפוף מקסימאלית	מ.מ.	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
צינור עגול/צינור נירוסטה	מ.מ.	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
צינור מרובע/מתכת	מ.מ.	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
קוטר חיצוני מקסימלי לכופף עבור הדדיות (ניתן להתאים אישית)	מ.מ.	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
רדיוס כיפוף	מ.מ.	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
טווח רדיוס כיפוף/ צינור מרובע	מ.מ.	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
טווח זווית כיפוף	תוֹאַר	190	190	190	190	190	190	190	190	190	190	190	190
R1 ~ r2two-layer r dfference מקסימלי r 1- r2	מ.מ.	20	50	50	65	75	85	85	100	130	145	170	180
מרחק יעיל מקסימאלי	מ.מ.	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
גובה ספסל עבודה (מרכז עובש לגובה הקרקע)	מ.מ.	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
גובה קו מרכז עובש	מ.מ.	22	30	28	40	50	55	65	80	90	120	165	185
כיפוף מהירות [DOB]	DEG/SEC	220	220	160	105	100	75	75	75	70	38	38	28
כיפוף (DOB\|SCCURACY	תוֹאַר	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
הזנת מהירות [DBB]	מ"מ/שניות	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
האכלה (DBB] דיוק	מ.מ.	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
צינור מעבר\|POB) מהירות	DEG/SEC	300	300	300	200	200	200	200	200	200	90	90	90
צינור מעבר [POB] דיוק	מ.מ.	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
מנוע svdraulic svdraulic	KW	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
רוחב מכונה	מ.מ.	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
רוחב מכונה	מ.מ.	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
אורך המכונה	מ.מ.	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
משקל מכונה	ק"ג	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000
